M009T60371 | REGENERACJA | PRZEKŁADNIA [MI] UŻYWANA/SPRAWNA

PRZEKŁADNIE PLANETARNE Kategoria

REGENERACJA Producent

6802 Identyfikator
250.00 PLN Cena 250.00 PLN
0.00 Stan
M9T60371 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

Zamiennik:

Do rozrusznika:
STR71195
M9T60371
M009T60371
5010306533
113673
cs1325

Dodatkowe Informacje

MITSUBISHI 24V 6.0KW

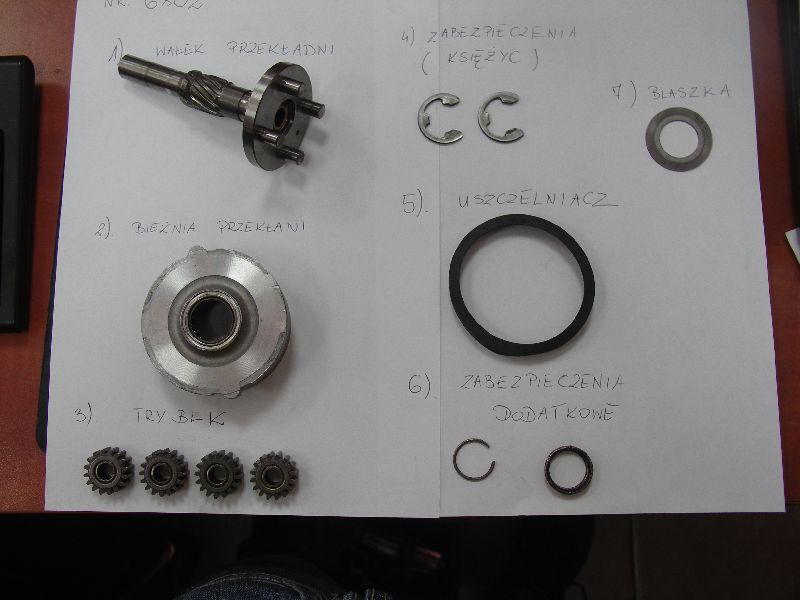

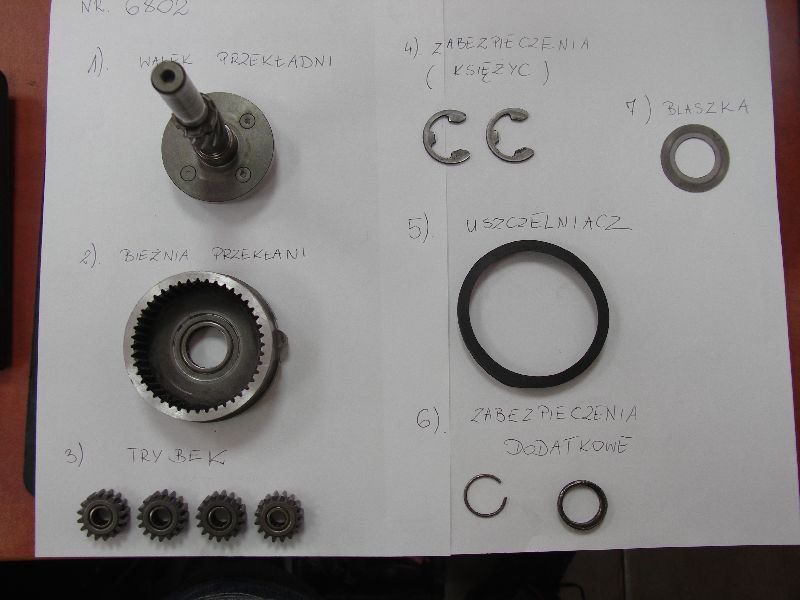

W komplecie:
1). Wałek przekładni planetarnej:
I.D.: 3.30 mm [na wałku]
I.D.: 10.00 mm [na dole przy wypustach, tulejka]
O.D.: 14.20 mm [wałek]
O.D.: 20.20 mm [na splotach]
O.D.: 17.30 mm [pod splotami]
O.D.: 57.00 mm [całkowite]
L.: 118.00 mm
4- wypusty na dole wałka
5- splotów [grube]
10- splotów [cienkie]

2). Bieżnia przekładni:
Bieżnia stalowa z dwoma wypustami po zewnętrznej stronie.
I.D.: 20.80 mm [przy łożysku igiełkowym BA13176ZE02 IKO G JAPAN]
I.D. 58.50 mm [po zębach]
O.D.: 80.80 mm [całkowite]
O.D.: 71.80 mm [przy zębach]
L.: 31.00 mm
44- zębów

3). Trybek przekładni (koła zębate):
4 sztuki.
I.D.: 8.00 mm [łożysko igiełkowe w środku PU NTN HK0810 JAPAN]
O.D.: 23.70 mm [po zębach]
L.: 11.00 mm
16- zębów

4.) Zabezpieczenia przychodzące na wałek przekładni (kształt księżyca) x2 szt.:
O.D.: 29.20 mm
L.: 2.00 mm

5.) Uszczelniacz przychodz�?cy na bie??ni�? przek??adni (guma):
I.D.: 73.50 mm
O.D.: 75.00 mm
L.: 8.00 mm

6.) Zabezpieczenia dodatkowe x2 sztuki:
1 szt.- niepełne koło metalowe:
I.D.: 19.000 mm
O.D.: 21.80 mm
L.: 1.80 mm
1 szt.- pełne koło:
I.D.: 19.20 mm
I.D.: 20.40 mm [całkowite]
O.D.: 23.70 mm
O.D.: 25.00 mm [całkowite]
L.: 6.00 mm

7.) Blaszka przychodząca na wałek przekładni planetarnej:
I.D.: 21.50 mm
O.D.: 36.80 mm
L.: 1.00 mm

!!! UWAGA !!!
Na zdjęciach widać również zabezpieczenie sprzęgła w prawym dolnym rogu, poprawka nie ma go w tym kpl. już :)
