41-4306 | ZAMIENNIK | PRZEKAŹNIK/AUTOMAT/SOLENOID 090206 SA-4920

CEWKA GASZENIA Kategoria

ZAMIENNIK Producent

41-4306 Identyfikator
570.00 PLN Cena 570.00 PLN
0.00 Stan
090206 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

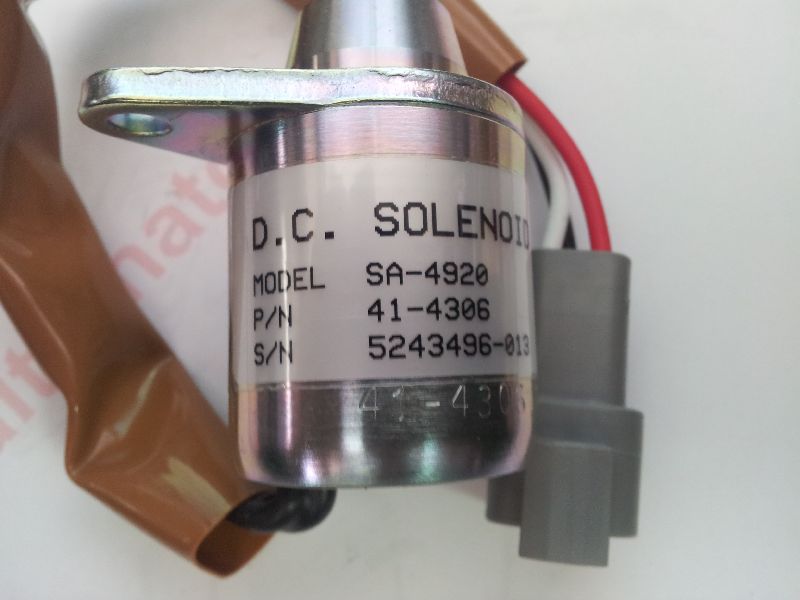

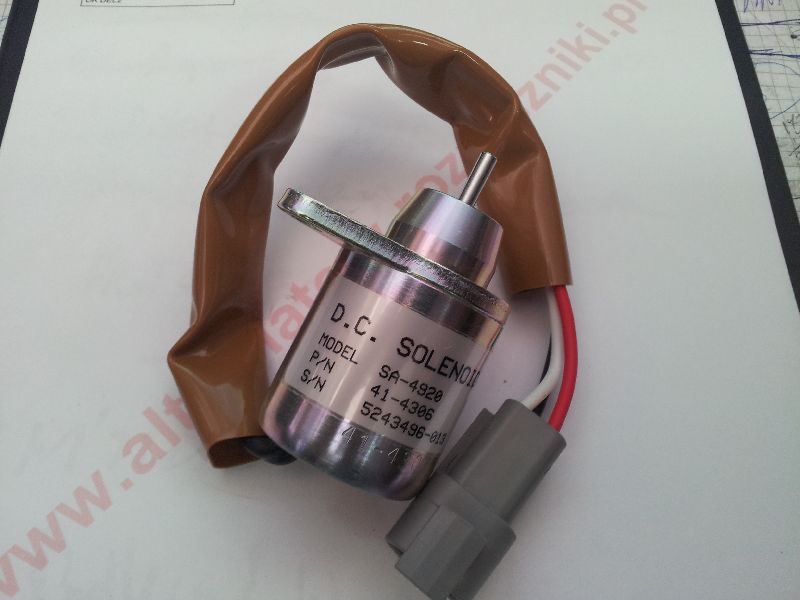

Zamiennik:
----------------------
D.C. SOLENOID
MODEL SA-4920
P/N 41-4306
S/N 5243496-013 VDC12
----------------------

SA4564-12, SA456412
SA-4817-12, SA481712
SA-4920-12, SA492012

Stosowany w:
Yanmar diesel

Tzw. cewka cylindryczna.
Zawór.
SYNCHRO-START

Dodatkowe Informacje

IR 12V

3 - wyjścia (kable):
Red (czerwony)
White (biały)
Black (czarny)

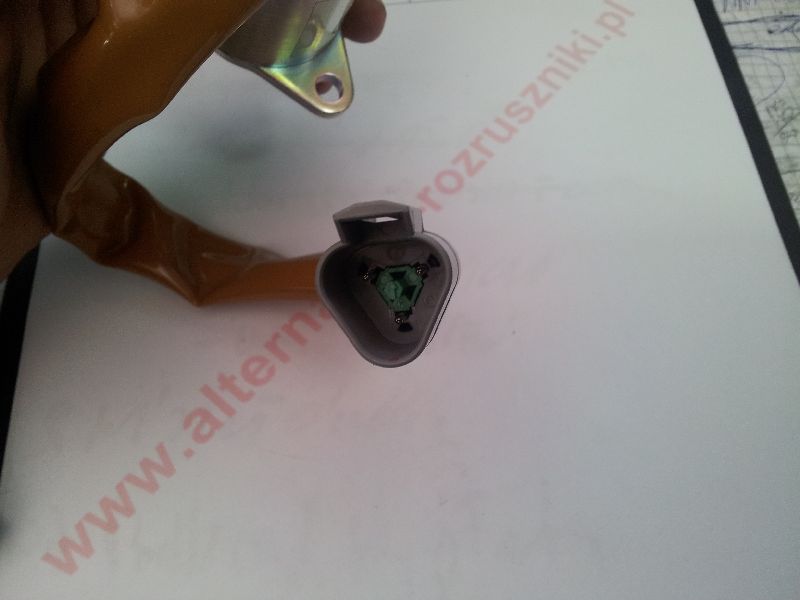

Wtyczka zakończona plastikową kostką w kształcie trójkąta z trzema pinami.

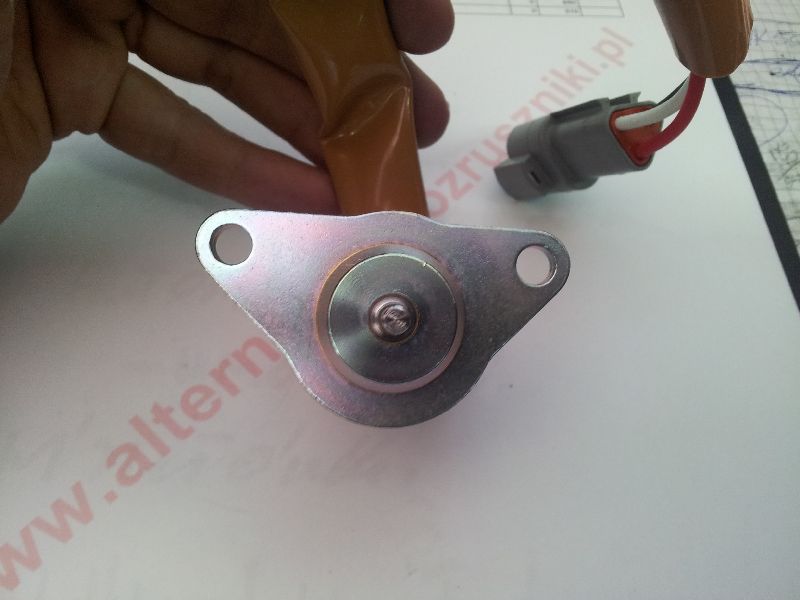

- średnica obudowy: 38.5 mm
- rozstaw otworów mocujących : ~52.0 mm (od ??
środka do środka otworu)
- średnica otworów mocujących : 7.0 mm
- długość przy wciągniętym bolcu : 72.0 mm (od kapy do końca)
- długość przy bolcu wciągniętym: 65 mm
- bolec się nie chowa, wystaje 6 mm (czyli max suw to = 7 mm)

O.D.: 4 mm (średnica bolca)
O.D.: 24.5 mm i schodzi do stołka 20.5 mm( średnica za bolcem)
O.D.: 38.0 mm (flansza mocująca min)
O.D.: 65.0 mm (flansza mocująca max)
L.: 13.0 mm (wysokość na jaką wystaje bolec)

- waga : 0.372 kg

Aby zminimalizować straty napięcia, należy dobrać przewód o odpowiednim przekroju w zależności od odległości Cewki od akumulatora i z powrotem.

Aby uchronić Cewkę przed spaleniem (duży prąd), dobrze zaprojektowany system powinien zawierać urządzenie zabezpieczające.
- wolno wypalający się bezpiecznik 3AG (slow blow fuse 3AG)
- przerywnik Amp max (breaker amps max)

----------------------
Więcej informacji na temat cewek WoodWard przy innej cewce:ES1751.
Np.:
Informacje marketingowe
Trzy metody na wyłączenie Cewki.
Trochę ogólnych informacji. (schematów)

Podobne produkty w tej kategorii: Cewki gaszenia.
