SA-5172-12 | WOODWARD | PRZEKAŹNIK/AUTOMAT/SOLENOID OE. WOODWARD 1502ES [12V]

CEWKA GASZENIA Kategoria

WOODWARD Producent

SA-5172-12 Identyfikator
399.00 PLN Cena 399.00 PLN
0.00 Stan
090109 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

Zamiennik:
090109
SND12026
1502ES-12C3U1B2S1, 1502ES-12C3U1B2S1
SA-5172-12 [5328421-03]

Stosowany w:
Tzw. cewka cylindryczna.
SYNCHRO-START

Dodatkowe Informacje

Nasze dane:

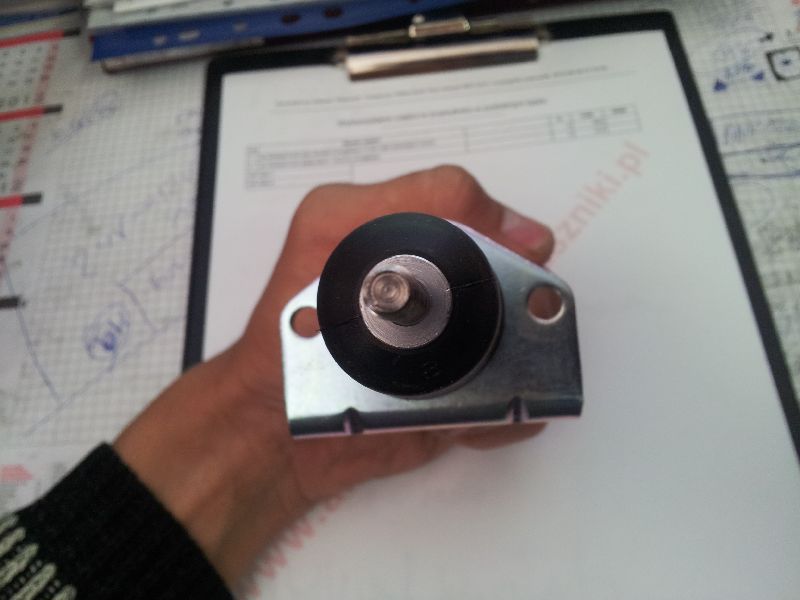

M6 -śruba główna

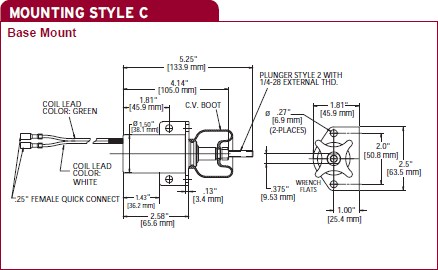

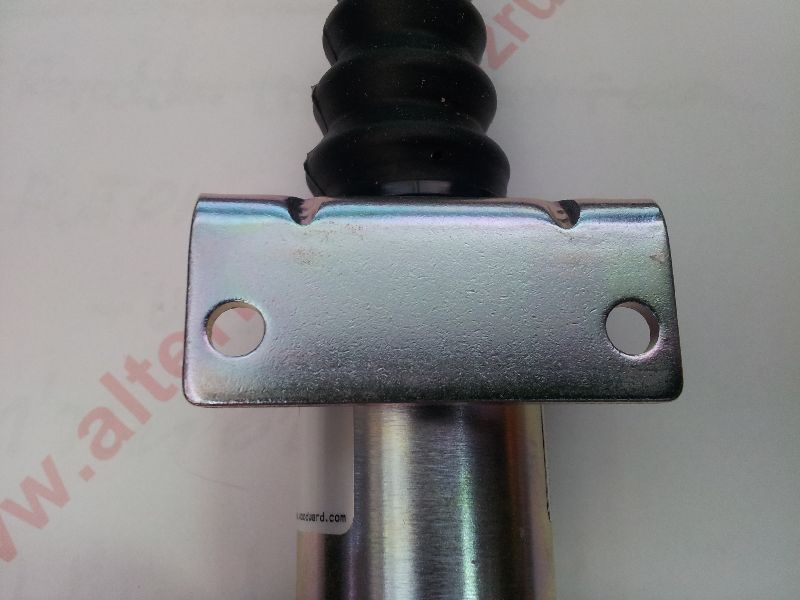

Rozstaw otworów montażowych to : 50.8 mm (jednych i drugich) , średnica otworu 7 mm

Wysokość cewki bez bolca : 83 mm
Wysokość cewki z bolcem w stanie spoczynku :170 mm
Wysokość cewki z wciągniętym maksymalnie bolcem: 137.mm

Grubość cewki (obudowy) : 38.0 mm
Odległość maksymalna od bazy : 84.0 mm
Maksymalnie ściągnięta : 52 mm

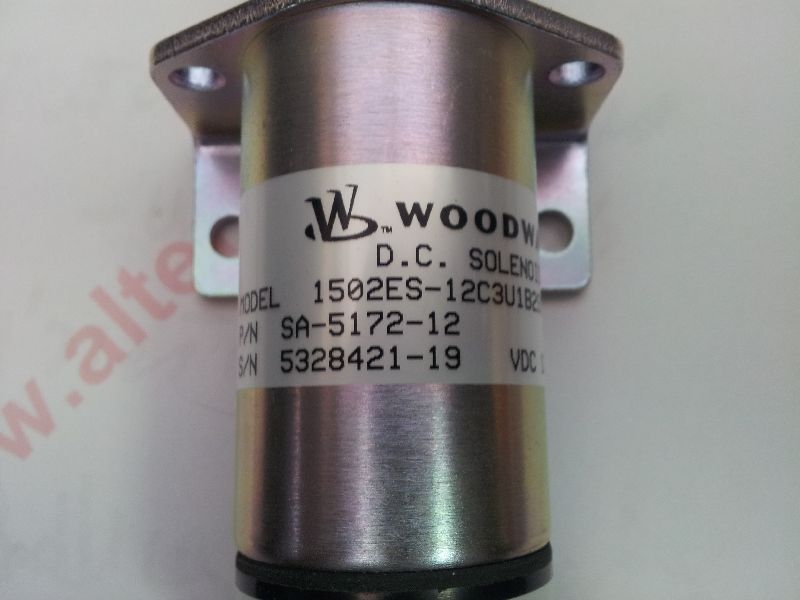

WOODWARD 12V - Universal Externally switched Shutdown Solenoid

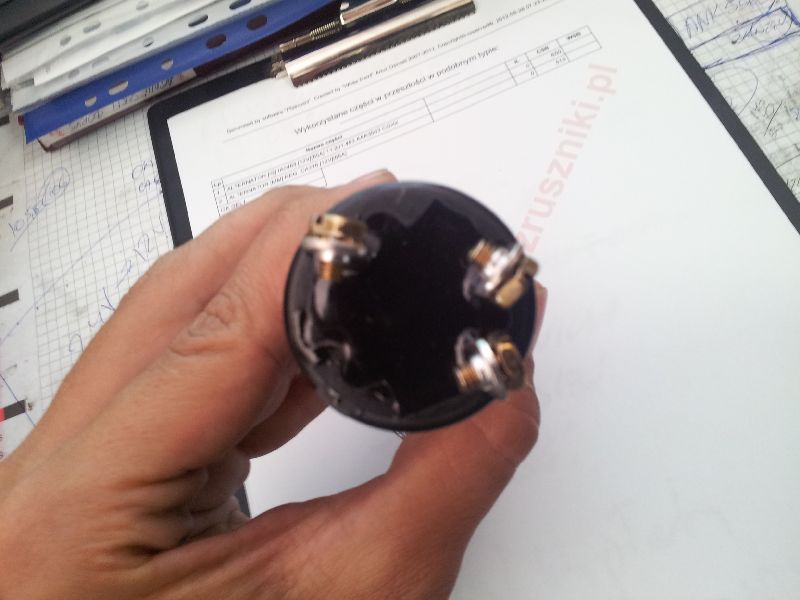

3 - wyścia

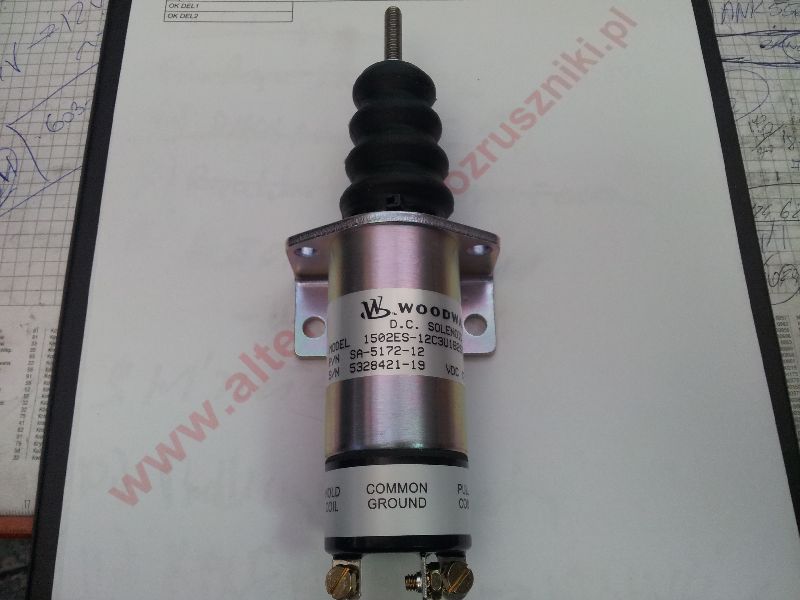

(Hold Coil)(Common Ground)(Pull Coil)

-------------------------------------
Informacje: (ŹRÓDŁO DOKUMENTACJA TECHNICZNA WOODWARD MANUAL 36542, 52132)
!!!UWAGA!!!
Specyfikacja dotyczy dokładnie 1502ES w wersji 12V.
-------------------------------------

Model No. 1502ES Voltage 12V:
- pull or pusch force (siła przyciągania / wyciskania) - 10 lbs (44 N)
- hold force (siła trzymania) - 28 lbs (125 N)
- stroke (suw) - 1" (25.4 mm)

- średnica obudowy: 38.5 mm
- rozstaw otworów mocujących : 50.0 mm (od środka do środka otworu)
- średnica otworów mocujących : 7.0 mm
- długość przy wciągniętym bolcu : 171.0 mm (od kapy do końca)
- długość przy bolcu wciągniętym: 138 mm (inaczej niż na załączonym zdjęciu, od kapy do końca)

Specyfikacja (tylko do referencji, parametry przy temp. 20° C i 1" (25.4 mm) suwie):
- zakres temperatury pracy : od -40 ° C do +121 ° C
- waga : 0.602 kg)
- pull current (prąd przyciągania) : 30A
- hold current (prąd podtrzymania) : 0.7A
- cewki : równolegle

Aby zminimalizować straty napięcia, poniższa lista służy do wyboru przewodu o odpowiednim przekroju w zależności od odległości Cewki od akumulatora i z powrotem.
Grubość kabla:
- 16AWG/1.5 mm�? - (-)
- 14AWG/2.5 mm�? - 12| (3,7 m)
- 12AWG/4.0 mm�? - 19| (5,8 m)
- 10AWG/6.0 mm�? - 20| (6,1 m)

Aby uchronić Cewkę przed spaleniem (duży prąd), dobrze zaprojektowany system powinien zawierać urządzenie zabezpieczające. Poniźej rozpiska odpowiednich bezpieczników i przerywników instalacji:
- wolno wypalający się bezpiecznik 3AG (slow blow fuse 3AG) - 8A
- przerywnik Amp max (breaker amps max) - 8A

----------------------
Więcej informacji na temat cewek WoodWard przy innej cewce:ES1751.
Np.:
Informacje marketingowe
Trzy metody na wyłączenie Cewki.
