SA-3742-12 | WOODWARD | PRZEKAŹNIK/AUTOMAT/SOLENOID RSV 1751ES [12V] 090095

CEWKA GASZENIA Kategoria

WOODWARD Producent

SA-3742-12 Identyfikator
1680.00 PLN Cena 1680.00 PLN
0.00 Stan
090095 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

Zamiennik:
RSV 1751ES, RSV1751ES
SA-3742-12, SA374212, (4634567)

Stosowany w:

Dodatkowe Informacje

WOODWARD SOLENOID & KIT 12VDC

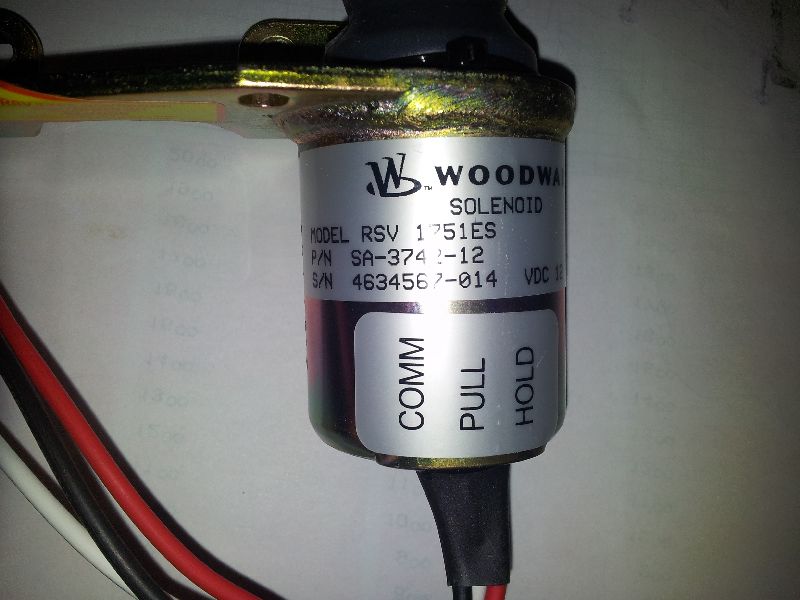

3 - wire (przewody)
- Black (czarny) COMM - minus
- White (biały) PULL - przyciągnięcie (plus, duży prąd) (plus chwilowy)
- Red (czerwony) HOLD - przytrzymanie/podtrzymanie (plus, niski prąd) (plus ciągły)

--------------------------------------
Informacje: (ŹRÓDŁO DOKUMENTACJA TECHNICZNA WOODWARD MANUAL 36541,36542,36706, 52132)
!!!UWAGA!!!
Specyfikacja dotyczy dokładnie RSV 1751ES w wersji 12V.
-------------------------------------
Podstawowe informacje:

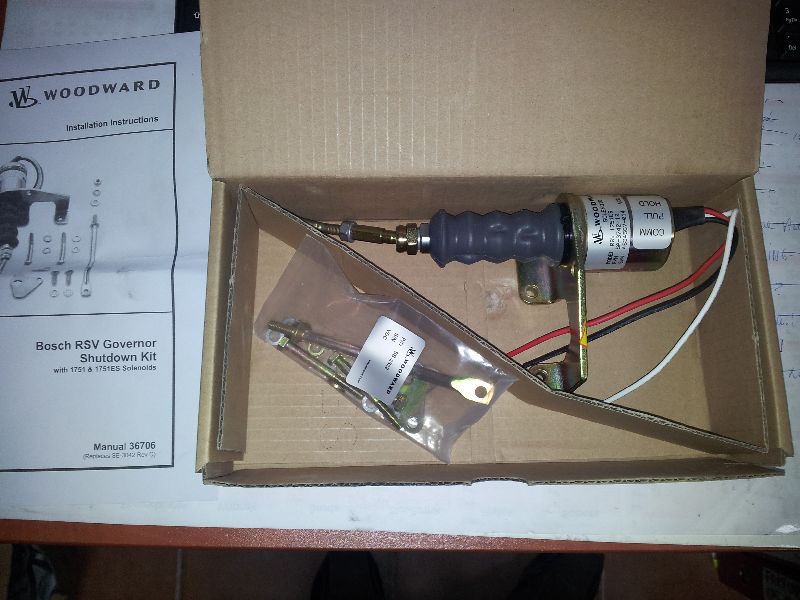

W kpl. znajduje się:
1 x Woodward Wiring Instruction (Instrukcja podłączenia przewodów) Manual 36542 w języku angielskim.

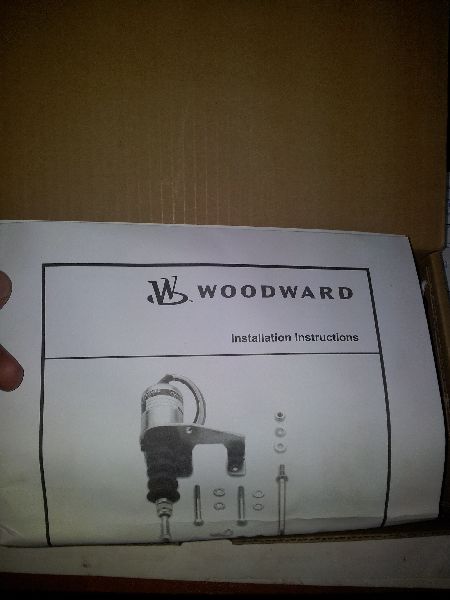

1 x Woodward Installation Instructions (Instrukcj instalacji) Manual 36706

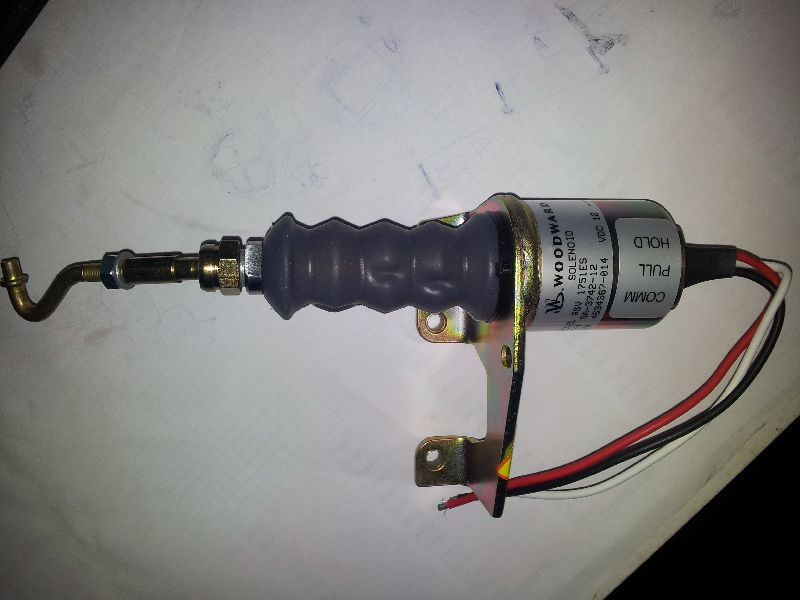

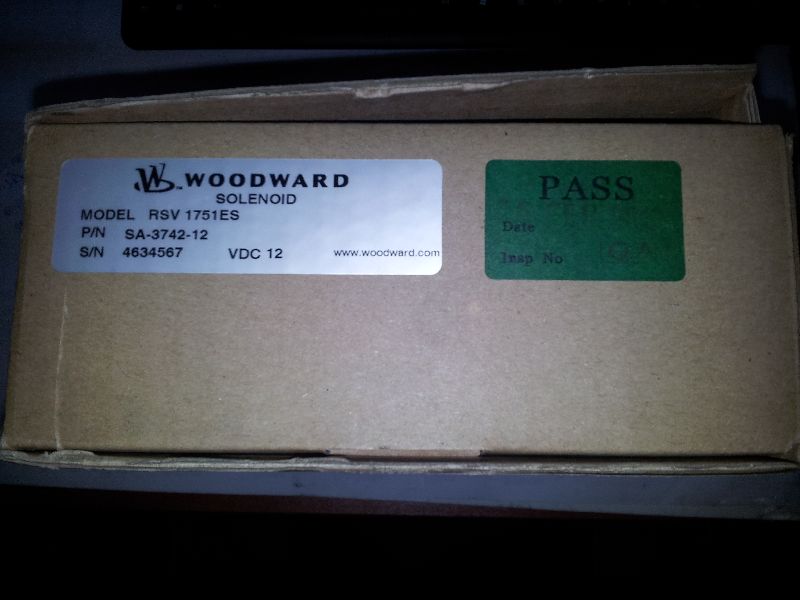

1 x Woodward Solenoid RSV 1751ES
1 x Woodward Kit SB-2822

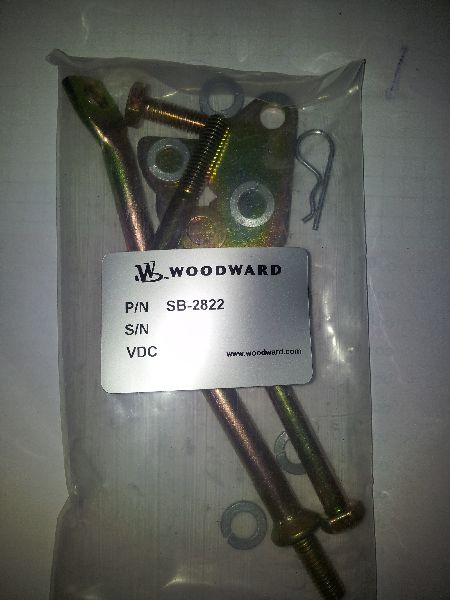

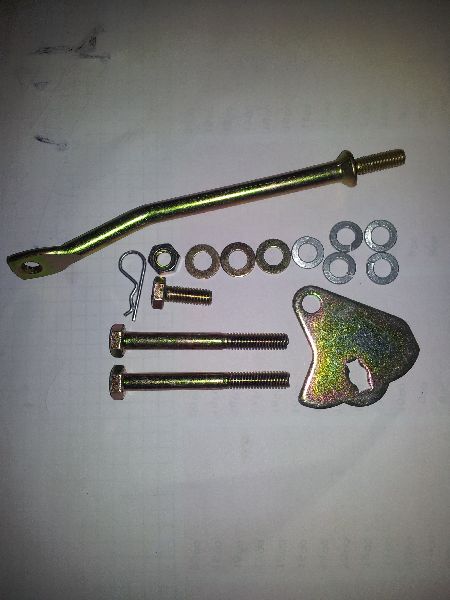

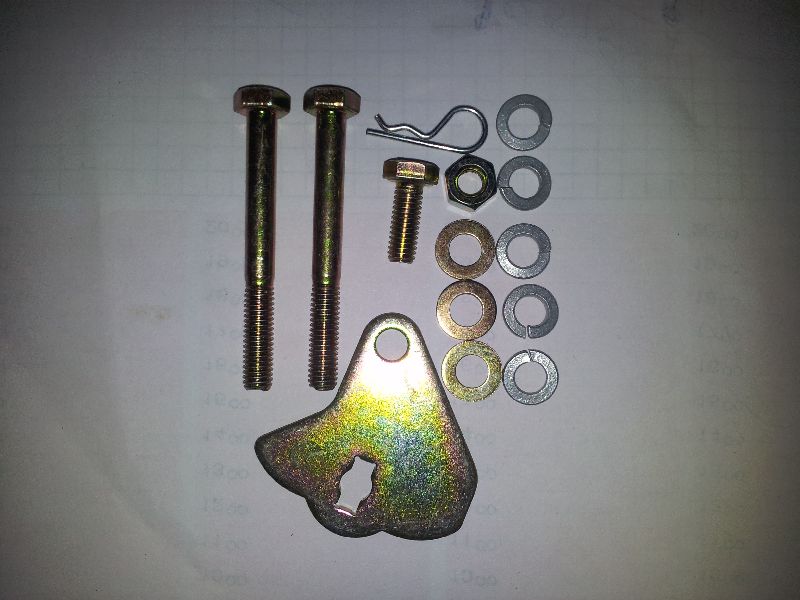

W zestawie SB-2822:
1 x bolec przedłużający, zakończony oczkiem (Support Rod)
1 x M6 x 16 mm
2 x M6 x 55mm
3 x podkładki płaskie oczkowe M6
5 x podkładki sprrężynowe oczkowe M6
1 x zabezpieczenie sprężynowe/drutowe (spring clip)
1 x nakrętka M6
1 x podstwa w kształcie trojkąta (Run/Stop Lever)

Kilka informacji na temat RSV Bosch Kit:
- Instalowane w wielu silnikach i modelach Boscha A, MW oraz P pomp z RSV governor.
- Prawo lub lewo ręczne typ mocowania. (Model ten SA-3742-12 to typ lewo ręczny)

Proszę zobaczyć zdjęcia.

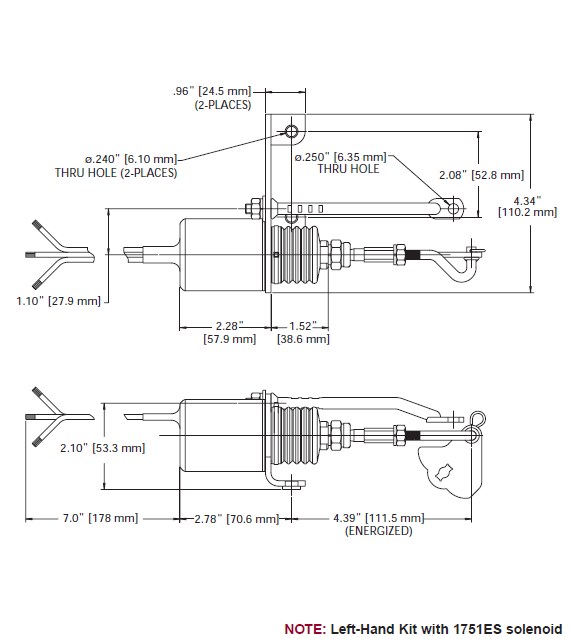

Wymiary:
- średnica obudowy: 44.5 mm
- rozstaw otworów mocujących : 53.0 mm (od środka do środka otworu)
- średnica otworów mocujących : 6.0 mm
- długość przy wciągniętym bolcu : 190.0 mm
- długość przy bolcu wyciągniętym tak jak na naszych zdjęciach: 230.0 mm

Wraz z wyłącznikiem jest spakowana Instrukcja (Woodward Manual 36706), która zawiera dokładne rysunki schematy montażu i demontażu w/w wyłącznika.

-------------------------------------------------------------

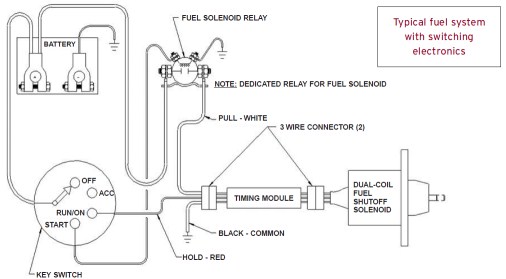

Typowy system paliwowy z załączającą elektroniką.

Ten system wykorzystuje dwucewkowy wyłącznik z elektroniką załączającą pród przyciągania i podtrzymania. Schemat ten wymaga dedykowanego przekaźnika dla wyłącznika paliwa, czasowego modułu/wyłącznika (Timer Tube) i głównego wyłącznika paliwa (Shutoff solenoid).

Podłączenie przez dodatkowy przekaźnik. (wyjaśnienie schematu --> ES1751)

Preferowana metoda to oddzielenie obwodu rozrusznika od wyłącznika paliwa poprzez zastosowanie oddzielnego przekaźnika.
Przekaźnik musi wytrzymać odpowiedni prąd wymagany przez wyłącznik we wszystkich warunkach.

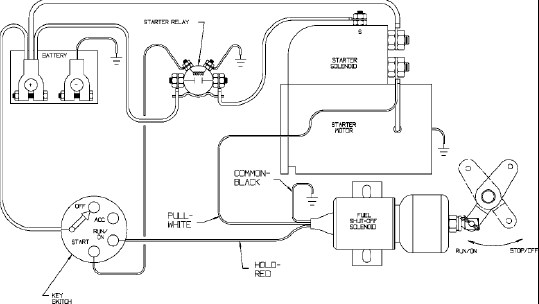

Bezpośrednie połączenie do rozrusznika.

Aby zaoszczędzić koszty (zakup dodatkowego przekaźnika) można podłączyć wyłącznik paliwa bezpośrednia do plusa rozrusznika (jak na schemacie). W tej metodzie podłączenia , styk automatu/elektromagnesu rozrusznika musi nie tylko przenieść cały prąd potrzebny do rozrusznika ale również do wyłącznika paliwa.
!!! UWAGA !!! Kupujący (klient) musi otrzymać zezwolenie od producenta rozrusznika, przed użyciem tej metody.

Ważna informacja:
- Podłączenie Cewki Woodward (solenoidu) do wyjścia S (sterownia) rozrusznika.
Ostrzeżenie:
Upewnij się że Solenoid (cewka Woodward) NIE jest podłączona do wyjścia S (sterowania) rozrusznika.
Podłączenie takie (do wyjścia S rozrusznika) lub do przekaźnika rozrusznika który jest podłączony do wyjścia S rozrusznika NARUSZA warunki gwarancji producenta Solenoidu (cewki).

Rekomendowane podłączenie z wykorzystaniem Timera.

-------------------------------------------------------------
- pull or pusch force (siła przyciągania / wyciskania) - 25lbs (111 N)
- hold force (siła trzymania) - 41 lbs (182 N)
- stroke (suw) - 1" (25.4 mm)

Specyfikacja (tylko do referencji, parametry przy temp. 20° C i 1" (25.4mm) suwie):
- zakres temperatury pracy : od -40 ° C do +121 ° C
- waga : 1.5 lbs (0.820 kg)
- pull current (prąd przyciągania) : 46A
- hold current (prąd podtrzymania) : 1.1A
- cewki : równolegle

Aby zminimalizować straty napięcia, poniższa lista służy do wyboru przewodu o odpowiednim przekroju w zależności od odległości Cewki od akumulatora i z powrotem.
Grubość kabla:
- 16AWG/1.5 mm - (-)
- 14AWG/2.5 mm - 9| (2.7 m)
- 12AWG/4.0 mm - 14| (4.3 m)
- 10AWG/6.0 mm - 23| (7 m)

Aby uchronić Cewkę przed spaleniem (duży prąd), dobrze zaprojektowany system powinien zawierać urządzenie zabezpieczające. Poniżej rozpiska odpowiednich bezpieczników i przerywników instalacji:
- wolno wypalający się bezpiecznik 3AG (slow blow fuse 3AG) - 12A
- przerywnik Amp max (breaker amps max) - 12A

----------------------
Prawdziwe testu cewki:
- Test wibracji : od 15 do 2000 Hz @ 15G|s 3 planes
- Test cykliczny termiczny: od -40 ° C do +121 ° C (-40 ° F do 250 ° F), po 2 godziny w każdej z temperatur z zmianą co 1 godzinę, 25 cykli
- Test cieplny: 3 godziny w 121 ° C przy 120% napięciu (V)
- Test wstrząsowy: 200 G|s pik przy 21Hz dla 300 godzin
-------------------------------------------------------------
Przkźnik ten w starszych modelch był stosowany z Timerem SA-4092-12, który został zastąpiony: CCM Timer Tube 1262.4303

Więcej ogólnych inforamcji na temat cewek Woodward można znaleźć pod Solenoidem ES1751.
