2848A279 | WOODWARD | PRZEKAŹNIK/AUTOMAT/SOLENOID [12V] 090225

CEWKA GASZENIA Kategoria

WOODWARD Producent

2848A279 Identyfikator
560.00 PLN Cena 560.00 PLN
0.00 Stan
090225 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

Zamiennik:
SA-4934, SA4934, SA-4934-12
2848A278
3797073

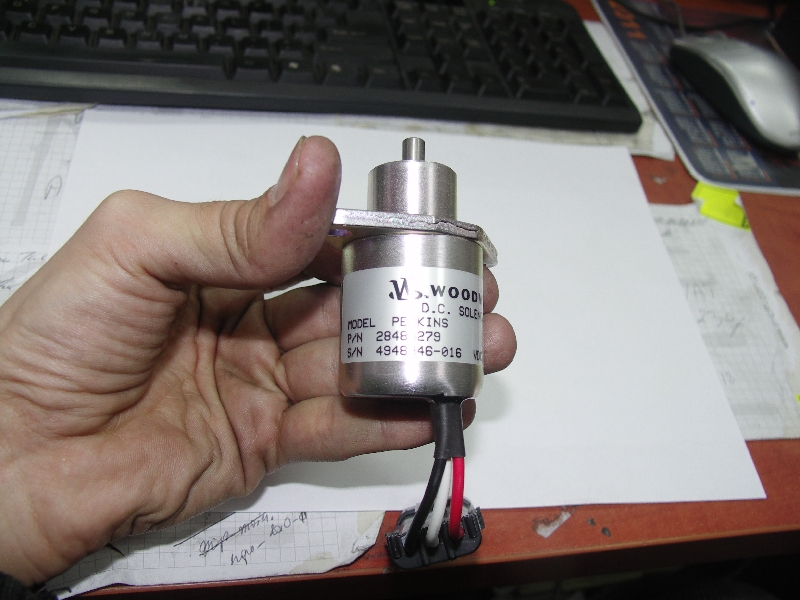

D.C. Solenoid
Model Perkins
P/N: 2848A275
P/N: 2848A279, 1925.2051, 1503ES

S/N: 305651 VDC 12
S/N: 4948946-016 VDC 12V

1503ES-12A5UC5S , [? NIEZNANY CROSS]

Stosowane w:
Tzw. cewka cylindryczna.
Zawór.
SYNCHRO-START

Przekaźnik do pompy wtryskowej wózek widłowy.

Dodatkowe Informacje

PERKINS / WOODWARD 12V

Specjalistyczne rozwiązanie Woodward dla Perkinsa, dlatego też brak specyfikacji technicznej przy tym solenoidzie w manualach Woodward. Poniżej kilka podstawowych informacji.

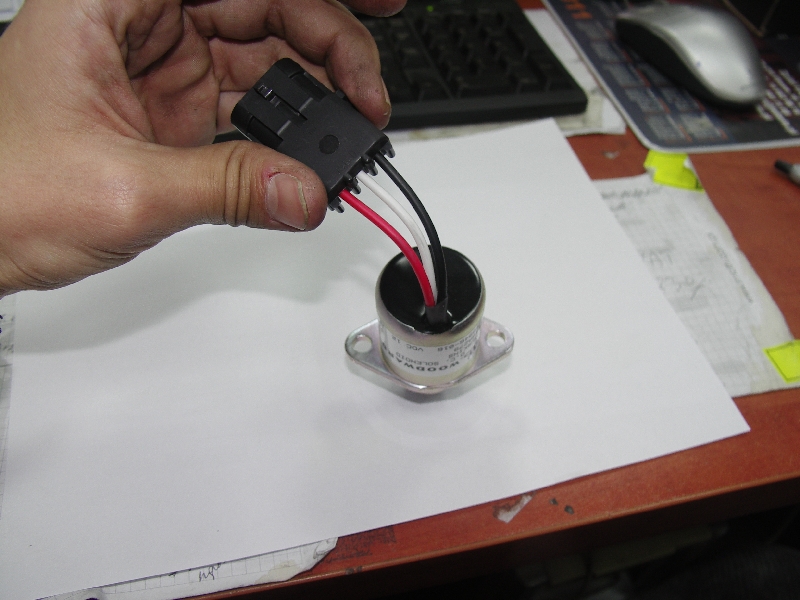

3 - wyjścia (kable):
Red (czerwony)
White (biały)
Black (czarny)

Wtyczka zakończona plastikową półokrągłą kostką na 3 piny.
(Podobna wtyczka , konektor, łącznik CG192081 i CG192082)

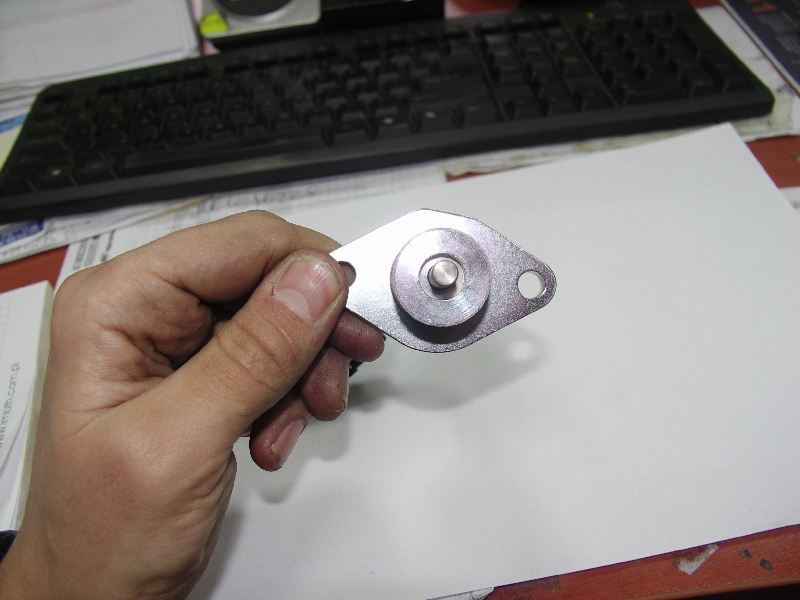

- średnica obudowy: 38.2 mm
- rozstaw otworów mocujących : ~53.0 mm (od środka do środka otworu)
- średnica otworów mocujących : 7.0 mm
- długość przy wciągniętym bolcu : 72.0 mm (od kapy do końca)
- długość przy bolcu wciągniętym: 62 mm
- głębokość na jaką się chowa maksymalnie bolec to 6 mm od górnej podstawy (czyli max suw = 16 mm)

O.D.: 6.3 mm (średnica bolca)
O.D.: 25.0 mm (średnica za bolcem)
O.D.: 40.0 mm (flansza mocująca min)
O.D.: 66.0 mm (flansza mocująca max)
L.: 10.0 mm (wysokość na jaką wystaje bolec)

- waga : 0.370 kg

Aby zminimalizować straty napięcia, należy dobrać przewód o odpowiednim przekroju w zależności od odległości Cewki od akumulatora i z powrotem.

Aby uchronić Cewkę przed spaleniem (duży prąd), dobrze zaprojektowany system powinien zawierać urządzenie zabezpieczające.
- wolno wypalający się bezpiecznik 3AG (slow blow fuse 3AG)
- przerywnik Amp max (breaker amps max)

----------------------
Więcej informacji na temat cewek WoodWard przy innej cewce:ES1751.
Np.:
Informacje marketingowe
Trzy metody na wyłączenie Cewki.
Trochę ogólnych informacji. (schematów)
