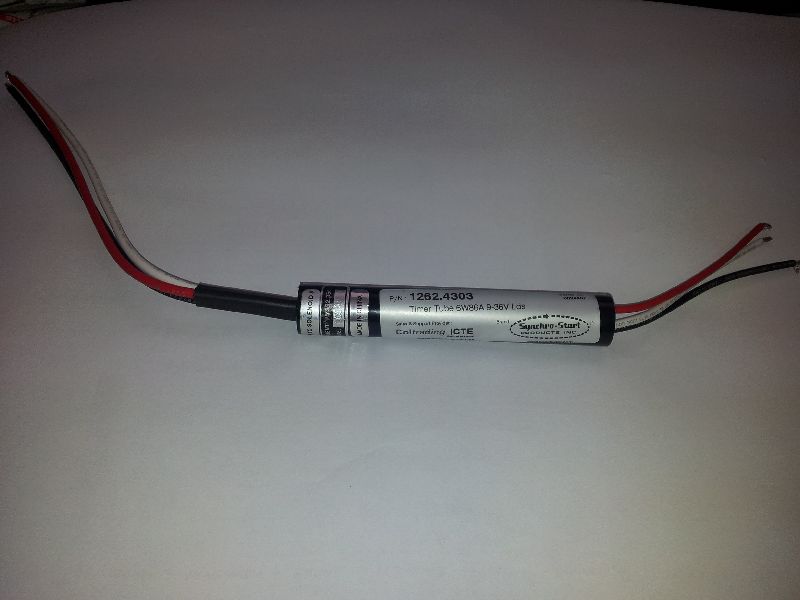

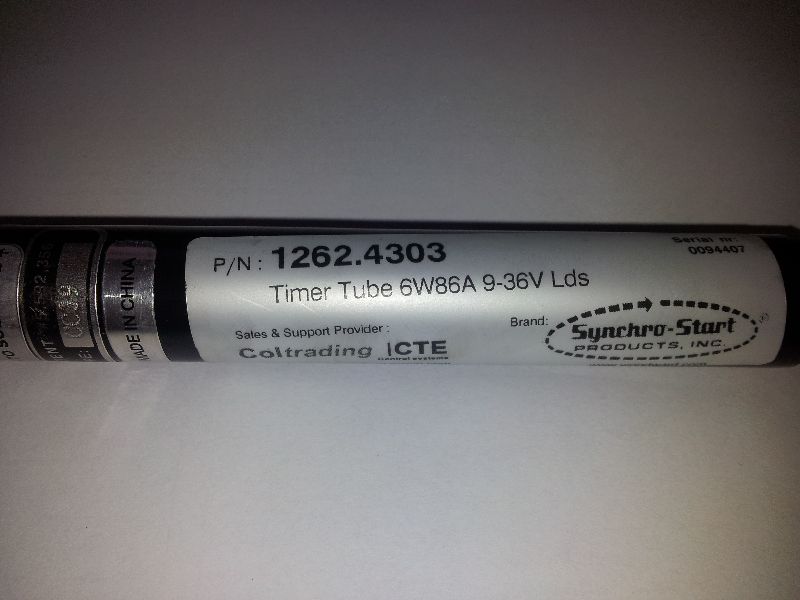

1262.4303 | WOODWARD | TIMER TUBE 6W86A 9-36V LDS 113483 [12V][24V]

CEWKA GASZENIA Kategoria

WOODWARD Producent

1262.4303 Identyfikator
1090.00 PLN Cena 1090.00 PLN
0.00 Stan
113483 Identyfikator

Alternatywy A Zastosowanie Z Stosowany w S Referencje R Dostępny? ? 608670706 Zamów Zamów 24-48H

Opis

Zamiennik:
1262.4303, 12624303 [0094407]
Type: CC39, Patent: #5,592,236
Type: CC39, Patent: #5,592,356 (2013-09-02)
Serial 3834096291.

Zastępuje też: SA-4092-12 (stary model / old model)

Stosowana w:
Woodward Solenoids 12V i 24V

Dodatkowe Informacje

WOODWARD 9-36V 6W 86A

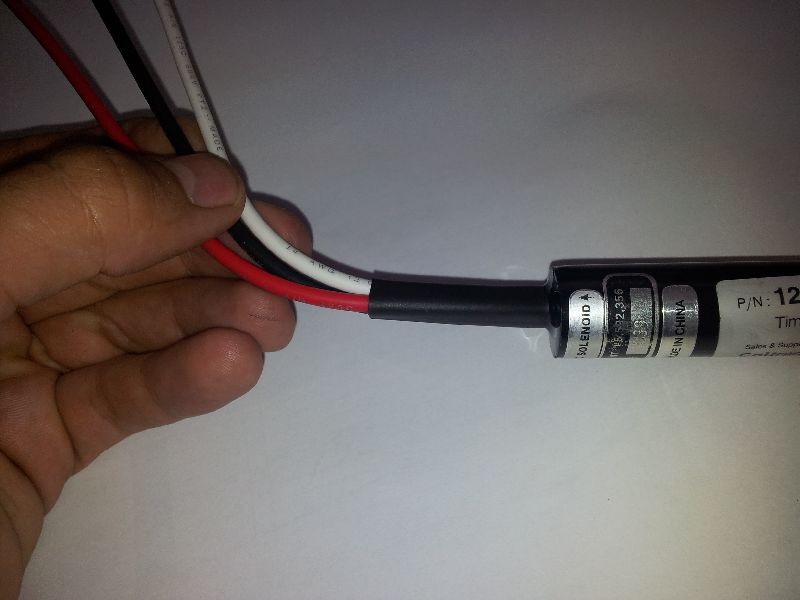

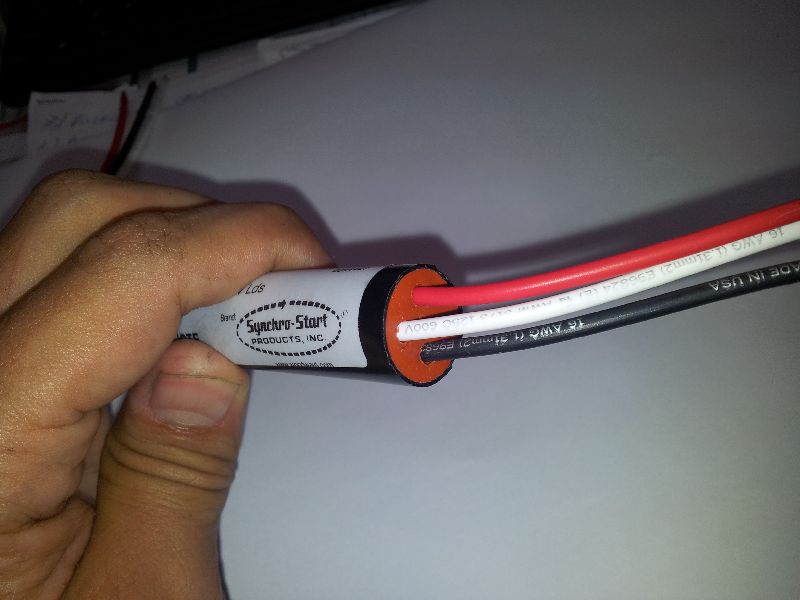

6(3) - wire (przewody)
(Black (czarny), White (biały), Red (czerwony))

Czarny (COMM) - minus
Czerwony (HOLD) - plus, po stacyjce
Biały (PULL) - plus
Zadaniem Tuby jest ograniczenie czasowe podanego napięcia na białym przewodzie, zazwyczaj po zastosowaniu Tuby napięcie za Tubą na białym przewodzie zanika po 0,5 sekundy.

- napięcie 6V -36V
Minimalne napięcie dla 12V to 9Vdc, dla 24V to 18Vdc.
- max prąd 86A
- waga: 113g

!!!UWAGA!!!
CCM (Coil Commander) zredukuje napięcie na cewce przyciągania o mniej więcej 0.5 do 1.0 volta.

Solenoid Control Electronics
External Electronics Solenoid Controls

Coil Commander (CC) = (Coil Comander Module) CCM

Ogólnie:
Dwu cewkowe Solenoidy Woodward są skonstruowane z dwóch cewek.
Cewka która odpowiada za przyciągnięcie trzpienia/bolca, przez którą płynie wysoki prąd.
Cewka która odpowiada za same podtrzymanie bolca w odpowiednim miejscu, przez którą płynie niski prąd.
Po zasilenie Solenoidu, cewka odpowiedzialna za przyciągnięcie bolca musi być jak najszybciej wyłączona aby zapobiec spaleniu się cewki.
Moduły ochronne (CCM i PCTM) zasilają cewkę odpowiedzialną za przyciąganie bolca przez czas około 1 sekundy.

Coil Commander Modules (CCM) występują w wersjach:
- 5 przewodowych
- 6 przewodowych (nasza/oferowana tuba ma 6 przewodów)
- 7 przewodowych

6 przewodowa tuba , pozwala szybko i prosto wprowadzić poprawkę oraz zabezpieczyć odpowiednio instalacje gdzie Cewka Woodward (Solenoid) jest podłączona do terminala S (sterowania) rozrusznika.

Jedną z zalet stosowania CCM jest ich waga (są lekkie), dzięki czemu montaż nie wymaga żadnego miejsca do mocowania w maszynie/pojeździe. Jednak jak zaszła by taka potrzeba są również dostępne moduły z mocowaniem.

-------------------------------------
Informacje: (ŹRÓDŁO DOKUMENTACJA TECHNICZNA WOODWARD MANUAL 36542, 36585)
-------------------------------------
Zaletą stosowania Timer Module (TM), jest zasilenie cewki w czasie około 1 sekundy.
Cewka jest odizolowana od obwodu rozrusznika i wysoki prąd który płynie podczas przyciągania bolca, jest wyłączny przez timer w 1 sekundzie.

Podstawową funkcją CCM (Coil Commander Module) i PCTM jest to samo czyli, zabezpieczenie cewki przyciągającej przed spaleniem, poprzez limit czasu na zasilenie cewki przyciągania.
Dzięki zastosowaniu CCM lub PCTM, nie spali się cewki poprzez np. mylne podłączenie lub długie próby odpalenia silnika tzw. overcrnak (przekręcenie rozrusznika dłuższą chwilę)

CCM są stosowane w bardzo szerokim zakresie aplikacji/sprzętów OEM za minimalną opłatą i optymalnym wykorzystaniu.

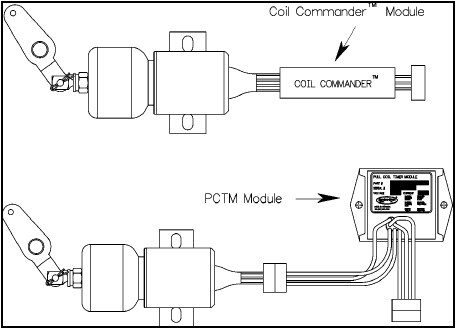

Poniżej zdjęcie dwóch urządzeń ochronnych CCM i PCTM.

Specyfikacja (CCM): (jeśli chcesz poznać specyfikację PCTM, prosimy o kontakt z Arturem Osińskim)
- zakres temperatury pracy: -40 ° C do 121 ° C (-40 ° F do 250 ° F),
- napięcie wejścia: 3/4 minimalnego napięcia, przy (20°C),
- maksymalna ilość cykli na minute:
- stały - 12Vdc: 2 cykle na minute, 24Vdc: 1 cykl na minute
- przerywany - 12Vdc: 4 cykle na minute dla 5 minut, 24Vdc: 3 cykl na minute dla 5 minut
- prąd przyciągania (20°C) :
- LO - 12Vdc: 70 amps
- HI - 12Vdc: 90 amps
- LO - 24Vdc: 40 amps
- HI - 24Vdc: 60 amps
- wibracje : 15G|s przy 15-2000 Hz
- czas zasilenia : 520 - 1200 milisekund

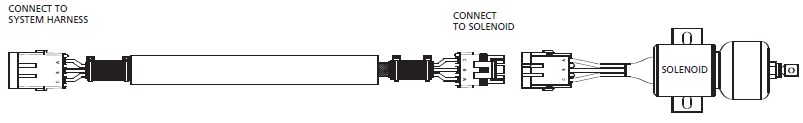

Podłączenie:

Wymiary:

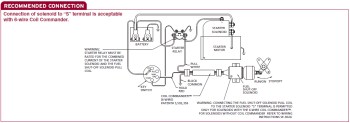

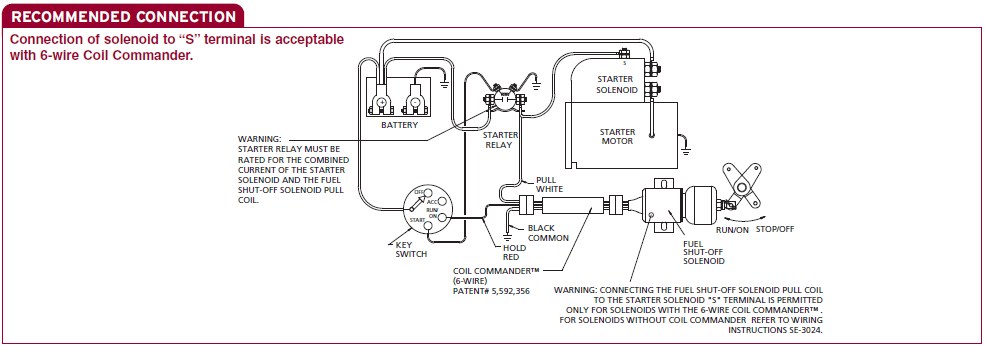

Rekomendowany schemat podłączenia:

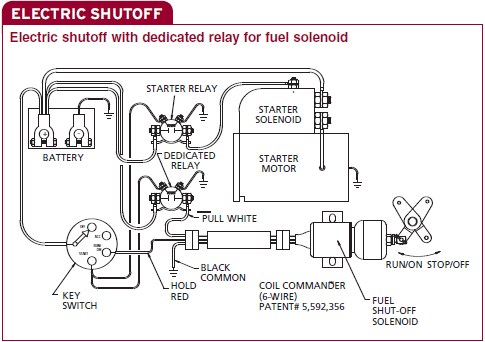

Elektryczny wyłączenie z dydykowanym przekaźnikiem:

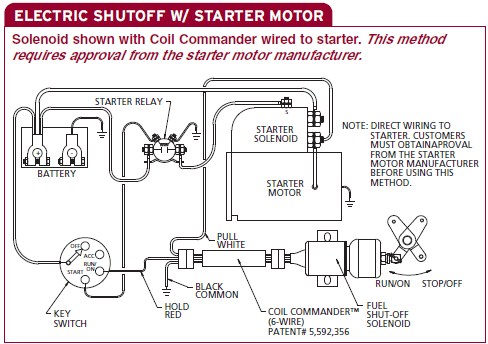

Elektryczny wyłączenie z rozrusznika:

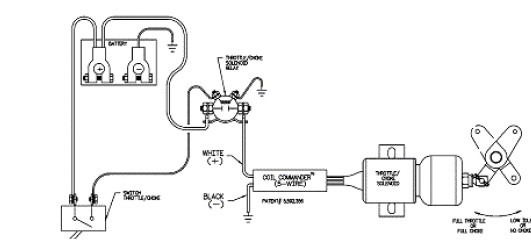

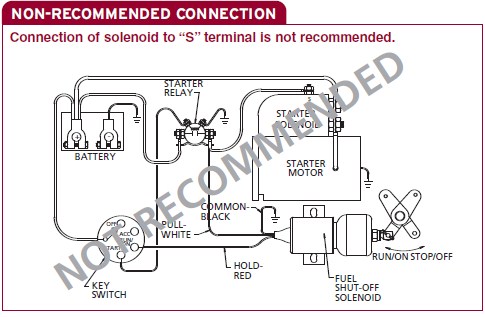

Bez Timer Tube (CCM) nie zaleca się schematu:

------------------------------
Dławienie/duszenie/gaszenie.
Podczas stosowania zewnętrznego przełącznika (Cewki - Solenoidu Woodward) do gaszenia/dławienia, gdzie nie używa się standardowych stacyjek, CCM (Coil Commander (Timer Tube)) lub PCTM musi być zastosowany.

Aby zminimalizować straty napięcia, poniższa lista służy do wyboru przewodu o odpowiednim przekroju w zależności od odległości Cewki od akumulatora i z powrotem.
Grubość kabla:
- 16AWG/1.5 mm - (-)
- 14AWG/2.5 mm - 9| (2.7 m)
- 12AWG/4.0 mm - 14| (4.3 m)
- 10AWG/6.0 mm - 23| (7 m)
OSTRZEŻENIE
Nie odpowiednie okablowanie elektryczne może powodować przegrzewanie i uszkodzenie Solenoidu (Cewki Woodward).

Aby uchronić Cewkę przed spaleniem (duży prąd), dobrze zaprojektowany system powinien zawierać urządzenie zabezpieczające. Poniżej rozpiska odpowiednich bezpieczników i przerywników instalacji:
- wolno wypalający się bezpiecznik 3AG (slow blow fuse 3AG) - 12A
- przerywnik Amp max (breaker amps max) - 12A

!!! UWAGA !!!
Cewki (dwu-cewkowe) Woodward (Solenoids) zewnętrznie sterowane, stosowane bez CCM lub PCTM, muszą być limitowane podczas ich zasilania.
Maksymalnie zasilenie cewki nie może przekroczyć trzech 30 sekundowych prób odpalenia silnika z 2 minutową przerwą pomiędzy każdą z prób.
Po trzeciej 30 sekundowej próbie odpalenia, Solenoid (cewka - Woodward) musi wystygnąć do temperatury ~25°C, przed ponownymi próbami odpalenia silnika.

-------------------------------
Można ją zastosować np z dostępnym w naszym sklepie Solenoidem ES1751.
